东莞PCBA加工时三极管放大电路是如何抑制温度漂移的

2023/1/9 来源:东莞市华贤电子科技有限公司 点击次数:

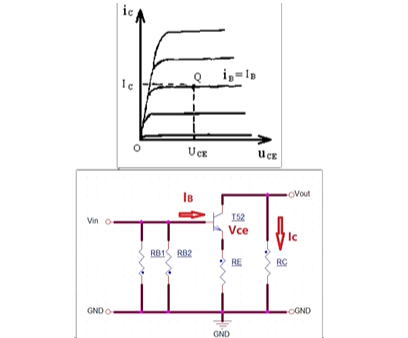

PCBA电路板是如何进行温交反馈的?电容对于交流信号是直通的,而电源对于交流信号相当于对地短路,所以三极管放大电路就能等效为下图形态。

PCBA温度漂移

三极管在不同的ID下,IC与VCE会有不同的对应关系,而电路中的电阻参数决定着IC,DCc和VCE的值,这三个值在曲线中对应的点就叫做静态工作点。静态工作点决定这三极管放大的参数,静态工作点的变化会带来电路的不稳定。

举个东莞PCBA例子说明下,我们依然用这个图,假设没有RBR这个电阻,Ra电阻是短路状态,那么VCE等于VCC减去贝塔ID乘以RC,下面的曲线可以很直观的看出来,随着温度的变化,三极大倍数和IC都会随之变化,这就是所谓的温度漂移。

东莞PCBA

东莞PCBA加工的电板中若温度变化的情况下,VCE是会波动的,也就是说,三极管的静态工作点会随着温度的变化而变化。我们再回到这个初始图,输入电容后极的电压,VB是两电阻RV1和RV2分压后的结果,我们认为它的电压是稳定的,不随温度变化而变化。

当温度升高,IC升高,V1也随之升高,而VB不变,就导致VB1减小,从而Ib减小,又导致了IC减小。就这样通过R1和RB2的2个电阻,实现了对高温温度漂移的反馈,修正了三极管静态工作点。
