东莞PCBA加工一定要注意MCU直接驱动Mos管会有什么问题？

东莞PCBA加工一定要注意MCU直接驱动Mos管会有什么问题？我们用MCU驱动一个一瓦的灯珠做个简单验证，灯珠的消耗是3.12伏，320毫安。下图是一个典型的led驱动电路，若是灯珠能达到一瓦发光五伏光影条件下，我们需要串联一个6欧姆功率大于0.62瓦的电阻。当我们用MOS管直接驱动弯管时，我们监控栅极和漏极的波形。

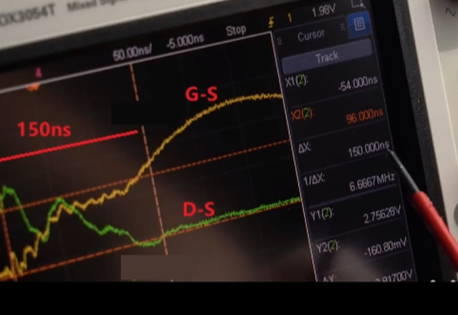

黄色是山脊波形，绿色是漏极波形，您是不是看到之前我们讲的米勒台阶了？波形展开后，我们可以看到MOS管的开启时间是300纳秒，我们换用稳压电源直接驱动MOS管二次监测，MOS管的开启时间变成了150纳秒。MOS管各个级之间存在着寄生电容，在给MOS管提供开关信号的时候，都会有电容充电和放电的过程。

你有没有注意到，其实MOS管还有个充电电量参数，单位是库存，充电电流就等于充电电量除以充电时间，这样我们就可以分别算出来，东莞PCBA用MCU驱动MOS管和稳压电源驱动MOS管的充电电流分。你是160毫安和320毫安，而你在MCU端子的峰值输出电流是40毫安，其实你在MCU一直在超负荷干活，你也许会说可以串联一个限流电阻做保护。

假设东莞PCBA加工取限流电阻为200欧姆，MOS管的开启时间变成了850纳秒，此时的充电电流。采用电阻限流电阻确实降低了充电电流，但也延迟了MOS管的开启时间,PCB板会出现发热情况,易烧毁PCBA元件。
