东莞PCBA加工厂介绍PCB电路板上的焊盘设计常见方式

2022/9/8 来源:东莞市华贤电子科技有限公司 点击次数:

在不同的产品应用上,PCBA电路板设计不尽相同,在达到产品性能要求上,我们会采用不同的设计方案。东莞PCBA加工厂对于电路板上的焊盘设计比较重视,因为它直接影响了加工流程与工艺技术要求,下面我们就来介绍在PCBA加工中常见的焊盘方式。

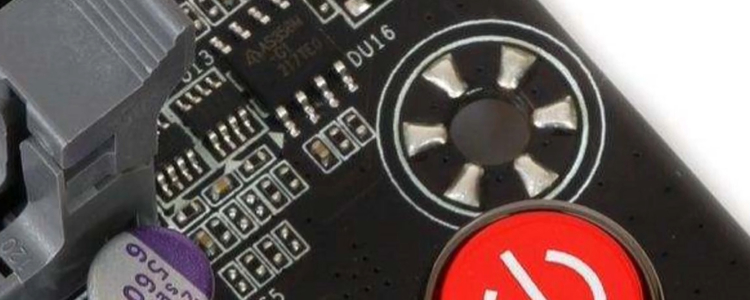

1.梅花焊盘

通常用在大的过孔接地的位置,这样设计是因为固定孔需要金属化和GND相连,如果该固定孔是全金属化的,在回流焊的时候容易将该孔堵住。采用内部的金属螺孔,可能由于安装或多次拆装等原因造成该接地处于不良的状态。采用梅花孔焊盘,不管应力如何变化,均能保证良好的接地。

梅花焊盘

2.十字花焊盘

热风焊盘其作用是减少焊盘,在焊接中向外散热,以防止因过度散热而导致的虚焊或PCB起皮。当你的焊盘是地线时候,十字花可以减少连接地线面积,减慢散热速度,方便焊接。当你的PCB板是需要机器贴片,并且是回流焊接,十字花焊盘可以防止PCB起皮。

PCBA泪滴焊盘

3.泪滴焊盘

称为立柱焊盘,俗称不泪滴是指电路板上的焊盘与铜箔走线之间用铜箔布置一个过渡区,形状像泪滴。当焊盘连接的走线较细时常采用,以防焊盘起皮,走线与焊盘断开,这种焊盘常用在高频电路中。
