东莞PCBA工厂对AOI检测的原理大解析

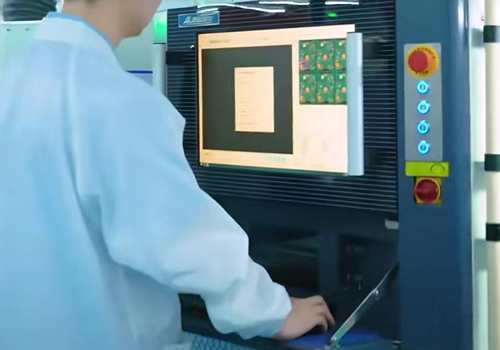

若您能知道AOI是什么，就已经打败了全国80%的人了，要是能讲出它的工作原理，那一定是专家级别的。在东莞PCBA加工过程中，为了检测产品的焊接性能，必须用到自动光学检测(AOI)。今天来分享下它的相关原理。

常常有客户问到AOI测试的原理是什么？为什么焊点会呈现不同的颜色？

AOI的光源是由红、绿、蓝三组led组成，并且从不同的斜角发射出来，红色在上面，依次往下是绿色和蓝色。它是利用色彩的三原色原理，结合光学原理中的漫反射、镜面反射和斜面反射，将PCBA上的元件焊接状况显示出来。正常的焊点呈光滑的斜面，大量的红光和绿光照射的焊点的斜坡面经过斜面反射出去，而蓝光照射的斜面上通过镜面反射刚好进入摄像头，所以在原件焊点从蓝色，原件本体比较粗糙。红绿蓝三色照射上面产生漫反射，红绿蓝三色组合成白光，相当于白光照射在原件本体上，所以原点本体呈现的是原色。

通过AOI检测，我们就能知道PCBA板上的元器件的焊接情况，从而挑选出不良品，让产品质量得到保障！
