东莞PBCA加工模拟地与数字地为什么要分开?

2022/12/2 来源:东莞市华贤电子科技有限公司 点击次数:

模拟地与数字地为什么要分开?为了避免模拟信号和数字信号相互干扰,汽车电子PCBA走线形式通常按下图架构进行设计,模拟地和数字地在一处单点接地。P个单点接地的点,通常要选择系统启动的大地处,其实就是系统主电源的大地,汽车类产品就是蓄电池的布局,家电设备工厂是电源四级的大地。

汽车电子PCBA

东莞PBCA加工时具体怎么分地?在什么地方汇总,若了解其原因就会清晰的理解了,并运用的游刃有余。

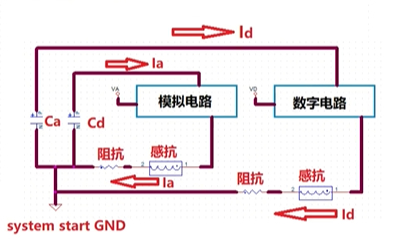

PCBA板上的线路是有阻抗和寄生电板的,那么如果按一下形式接地的话,其实数字部分的环度增加了模拟力环路的阻抗和寄生电板,从而影响了数字电路部分。下面的接地方式,您能明显的看出数字力和模拟力是完全独立的环闭电路,阻抗与寄生电感干扰。

PCBA板数字电路设计

做过汽车电子的朋友们一定对下面这种类型的接地形势并不陌生。DC-DC电源地、模拟音频地,数字地,都汇总到输入电解电容的负极,实现了单点接地。
