工程师必懂的东莞PCBA加工电路板抗干扰设计几项常用措施

2022/8/16 来源:东莞市华贤电子科技有限公司 点击次数:

东莞PCBA电路板的抗干扰设计与具体电路有着密切的关系,今天再讲讲与地抗干扰设计的几项常用措施。

1、电源线设计

根据硬质线路板电流的大小,尽量加大电源线宽度,减少环路电阻,同时使电源线、地线的走向和数据传递的方向一致,这样有助于增强抗噪声能力。

2、电线设计

电线设计有三大原则,数字与模拟的分开,低频电路的地应尽量采用单点并连接地,高频电路以采用高频串连接地,地线摸到而松,高频文件周围尽量用炸得到大面积的薄接地线,应尽量加粗,将接地线加粗,使它能通过三倍于硬质板上的允许电流。接触线构成闭环,用只由数字电路组成的一支板随机闭电路不成环环路,大多能提高抗噪声能力。

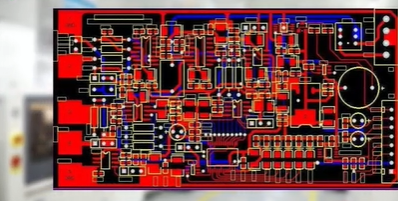

东莞PCBA

3、自我电容配置

电源输入端跨界十到100UF的电解电容器,原则上每个集成电路芯片都凝固着一个0.01PM的磁电电流。东莞PCBA加工对于创造能力弱,关键时电源变化大的器件,如三不用存储器件。
