东莞PCBA电路板使用放电齿需要注意的地方有哪些呢?

2022/7/28 来源:东莞市华贤电子科技有限公司 点击次数:

你是否在东莞PCBA厂家的电路板上这种锯齿裸露铜箔?相信很多业内人士都知道这是什么呢?今天我就来给大家更详细讲解一下它,

它被称之为放电齿或放电间隙,他是一对指向彼此相对的锐角的三角形,直接相距大时10mil,小6mil ,一个三角形接地,另一个接到信号线。放电齿不是一种原件儿,是由在PCB布线过程中使用铜箔等做出来的,他需设置在PCB板的顶层,且不能被防焊层所覆盖。

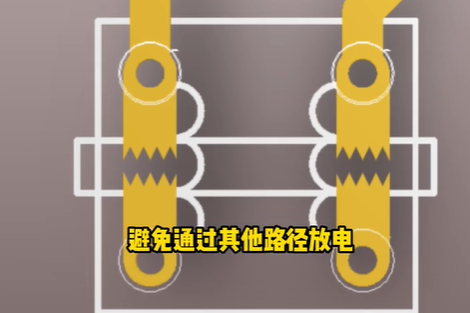

PCBA放电齿

PCBA电路板使用放电齿需要注意的地方有哪些呢?

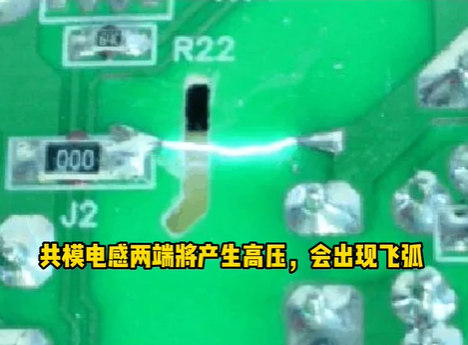

一、在开关电源浪涌测试或者ESD的测试时,共模电感两端产生高压,会出现飞狐,因此需要在共模电感两端加入放电齿,避免通过其他路径方便。从而使得对周围和后级器件的影响减小。

二、放片间隙不需要另外的成分。但是需要特别留意的是,此种形式的放片间隙为空气形式的放片,间隙为空气形式的放片间隙,只能在某有ESD的产生的环境中使用。

PCBA电路板

若在经常有ESD的发生的场合中使用,则放片间隙间会因为长长的放便而在两个三角体上造成短路,从而造成系统的故障。
